旋风系列多级真空发生器，产品系列齐全，包括微型的XFK系列（流量从17 L/min到51 L/min）、XFD系列（流量从70 L/min到210 L/min）；大型的XFG系列（流量从356 L/min到2850 L/min）、XFP1503系列（流量从1663.6 L/min到6654 L/min）；更大型的XFH系列（流量从4.27 m3/min到10.6 m3/min）、超大型的XFI系列（流量从14.2 m3/min到426 m3/min）等，最高真空度都可达-0.090MPa。

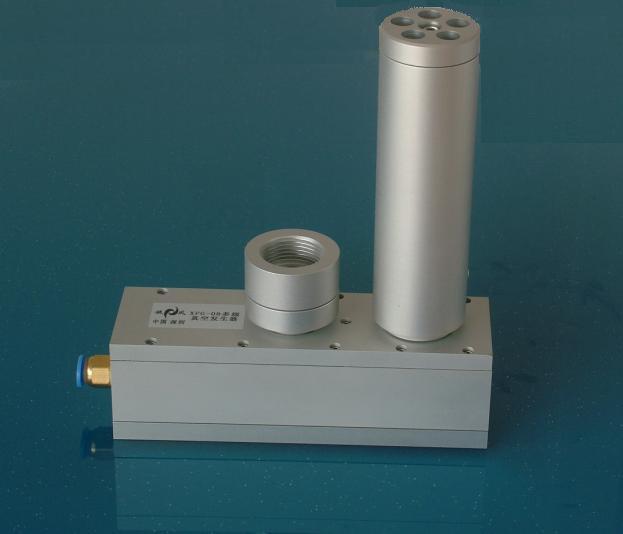

XFG系列旋风高性能大型多级真空发生器，采用三级喷射，省气、引射流量大、真空度高，真空引射流量在356 L/min~2850 NL/min，其尺寸仅为60x200x（40~75）mm，是同类真空发生器中的佼佼者。
XFG系列产品规格：
真空引射流量（Nl/min）表（在压缩空气压力为0.55MPa下） 真空度单位0.1MPa
|
真空度 型号 |
0.0 |
-0.05 |
-0.1 |
-0.2 |
-0.3 |
-0.5 |
-0.7 |
-0.86 |
|
XFG-05 |
356.0 |
241.6 |
168.4 |
93.3 |
47.8 |
31.9 |
15.5 |
4.0 |
|
XFG-08 |
569.6 |
386.6 |
269.4 |
149.3 |
76.5 |
51.0 |
24.8 |
6.4 |
|
XFG-15 |
1068.0 |
725.0 |
505.0 |
280.0 |
143.0 |
96.0 |
46.5 |
12.0 |
|
XFG-20 |
1424.0 |
966.4 |
673.6 |
373.2 |
191.2 |
127.6 |
62.0 |
16.0 |
|
XFG-25 |
1780.0 |
1208.0 |
841.8 |
466.6 |
238.6 |
159.8 |
77.5 |
20.0 |
|
XFG-30 |
2136.0 |
1449.6 |
1010.4 |
559.8 |
286.8 |
191.4 |
93.0 |
24.0 |
|
XFG-35 |
2492.0 |
1691.2 |
1178.8 |
653.1 |
334.6 |
223.3 |
108.5 |
28.0 |
|
XFG-40 |
2848.0 |
1932.8 |
1347.2 |
746.4 |
382.4 |
255.2 |
124.0 |
32.0 |
XFG系列真空发生器在不同输入气体压力下获得的真空度
|
输入气体压力（0.1MPa） |
0 |
1 |
2 |
3 |
4 |
4.5 |
5 |
5.2 |
5.5 |
|
获得的真空度（0.1MPa） |
0 |
-0.18 |
-0.30 |
-0.58 |
-0.84 |
-0.92 |
-0.91 |
-0.908 |
-0.904 |
XFG系列真空发生器在不同输入气体压力下的耗气量（Nl/min）
|
输入气体压力（0.1MPa） |
1.0 |
2.0 |
3.0 |
4.0 |
4.8 |
5.0 |
|
XFG-05 |
54.7 |
82.1 |
109.4 |
136.8 |
158.8 |
164.2 |
|
XFG-08 |
87.5 |
131.4 |
175.0 |
218.9 |
254.1 |
262.7 |
|
XFG-15 |
164.1 |
246.3 |
328.2 |
410.4 |
476.4 |
492.6 |
|
XFG-20 |
218.8 |
328.4 |
437.6 |
547.2 |
635.2 |
656.8 |
|
XFG-25 |
273.5 |
410.5 |
547.0 |
684.0 |
794.0 |
821.0 |
|
XFG-30 |
328.2 |
492.6 |
656.4 |
820.8 |
952.8 |
985.2 |
|
XFG-35 |
382.9 |
574.7 |
765.8 |
957.6 |
1111.6 |
1149.4 |
|
XFG-40 |
437.6 |
656.8 |
875.2 |
1094.4 |
1270.4 |
1313.6 |
其它说明
请注意表中对压缩空气进气管内径的要求。从气源到真空发生器的压缩空气通道中，不得有内径小于表中规定进气管内径的截面，否则会影响产品性能。
|
型 号 |
XFG-05 |
XFG-08 |
XFG-15 |
XFG-20 |
XFG-25 |
XFG-30 |
XFG-35 |
XFG-40 |
|
尺寸L （mm） |
5 |
8 |
15 |
20 |
25 |
30 |
35 |
40 |
|
进气管内径（mm） |
6 |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
安装尺寸：
注意事项：
1. 请确保您的空压机能在给定的压力下提供足够的空气流量；为确保真空发生器性能，请确保您的空压机工作压力设定在0.5MPa以上；
2. 请确保气源到真空发生器的压缩空气通道中，不得有内径小于表中所需进气管内径的截面；特别注意以下元器件是否具有足够的流通能力：
a) 阀门：要求阀门中心球头中间的圆孔直径大于表中所需进气管内径；
b) 快速接头：快速接头本体的最小通孔直径大于表中所需进气管内径；
c) 水隔组件：确保水隔组件的通气能力满足要求，即真空发生器工作时，水隔组件上压力表的读数降低量小于0.15MPa；
3. XFG系列多级真空发生器的排气口可接半米左右的软管，以将噪音减到最小。
4. 要尽量保证压缩空气清洁、干燥。
a) 压缩空气中的污物可能堵塞喷射通道，遇到这种情况，允许向压缩空气进口通入清洁的水进行冲洗；
b) 压缩空气中的水分会影响真空发生器的性能，特别是在冬季，这些水分结冰后会堵塞喷射通道。用于产生真空的超音速气流同样可以产生低温。遇到这种情况，允许向压缩空气进口通入清洁的热水进行解冻。
厂家直销，保修1年，终生维护。
